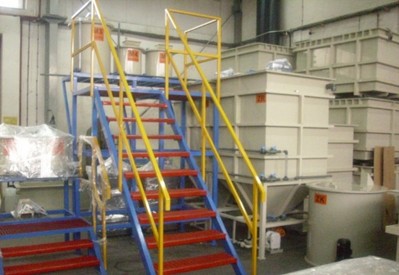

Автоматизированная установка очистки сточных вод
Производительность установки от 500 л/час.
В состав установки входят два сборника-накопителя по 5 м3, и реактор периодического действия. Промывные воды самотеком поступают в приемную емкость, а затем насосом перекачиваются в сборник-накопитель ZM1. Отработанный раствор так же через приемную емкость насосом собирается в сборник накопитель ZM2. Из накопителей стоки подаются в реактор.
После наполнения реактора, подача стоков останавливается. Начинается цикл нейтрализации. Реактор оборудован датчиками уровня и электрической мешалкой. рН стоков измеряется стационарным рН-метром. Реагенты готовятся в емкостях, оборудованных мешалками. Дозирование реагентов осуществляется в автоматическом режиме, по средствам насосов-дозаторов.
После обработки стоков, происходит их отстаивание в реакторе. (В это время стоки поступают в сборник-накопитель). Осветленная вода из реактора поступает в промежуточный сборник, а затем на систему фильтрации, состоящую из трех фильтров: механического – 2 шт, сорбционного – 1 шт.
Механический фильтр предназначен для удаления остатков взвешенных веществ, не осевших в реакторе. Сорбционный фильтр (активированный уголь) предназначен для удаления органических веществ и ПАВ.
Осадок, образовавшийся в нижней части сборника-реактора шламовым насосом подается на пресс-фильтр или мешочный обезвоживатель.
Отработанные растворы сливается через приемный колодец в запасную емкость, а затем периодически насосами, дозируется в промывные воды.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
| № п/п | Наименование оборудования | Кол-во |
|
||
| 1.1. | Приемные емкости стоков от туннелей подготовки 0,5 м3. | 3 шт. |
| Материал-полиэтилен | ||
| Насос | 1 шт. | |
| Датчики уровня | 3 шт. | |
| 1.2. | Накопительная емкость для промывных вод V = 5 м3. | 1 шт. |
| Материал-полиэтилен | ||
| Насос | 1 шт. | |
| Датчики уровня | 3 шт. | |
| 1.3. | Накопительная емкость отработанных растворов V = 10 м3. | 1 шт. |
| Материал-полиэтилен | ||
| Насос | 1 шт. | |
| удалить пустые строки Датчики уровня | 3 шт. | |
|
||
| 2.1 | Реактор - отстойник | 1 шт. |
| Материал - полиэтилен | ||
| Мешалка с электроприводом | 1 шт. | |
| Автоматический рН- метр с датчиком и оснащением | 1 шт. | |
| 2.1. | Накопитель осветленной воды | 1 шт. |
| Материал - полиэтилен | ||
| Насос | 1 шт. | |
| Датчик уровня | 3 шт. | |
|
||
| 3.1. | Фильтр механический | 2 шт. |
| 3.2. | Фильтр сорбционный | 1 шт. |
|
||
| 4.1. | Фильтр-пресс или мешочный обезвоживатель | 1 шт |
| Пневматический насос | 1 шт. | |
|
||
| 5.1. | Емкость для приготовления и дозирования раствора известкового молока. | 1 шт. |
| Материал - полиэтилен | ||
| Датчик уровня | 1 шт. | |
| Дозирующий насос | 1 шт. | |
| Мешалка с электрическим приводом | 1 шт. | |
| 5.2. | Емкость для приготовления и дозирования коагулянта | 1 шт. |
| Материал - полиэтилен | ||
| Дозирующий насос | 1 шт. | |
| Датчик уровня | 1 шт. | |
| 5.3. | Емкость для приготовления и дозирования флокулянта | 1 шт. |
| Материал - полиэтилен | ||
| Датчик уровня | 1 шт. | |
| Дозирующий насос | 1 шт. | |
| Мешалка с электрическим приводом | 1 шт. | |
|
||
| 6.1. | Трубы РР, PVC, держатели для труб, клей | |
| 6.2. | Арматура PVC, PP, ротаметры | |
|
|
Электрические комплектующие, кабели, кабельные каналы | 1 компл. |
|
|

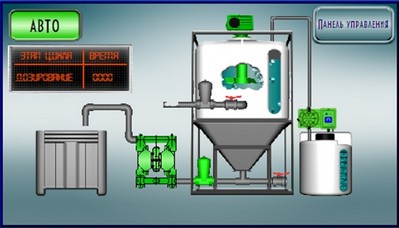

Система автоматического управления, в том числе контроллер PLC с цветной сенсорной панелью. | 1 компл. |
