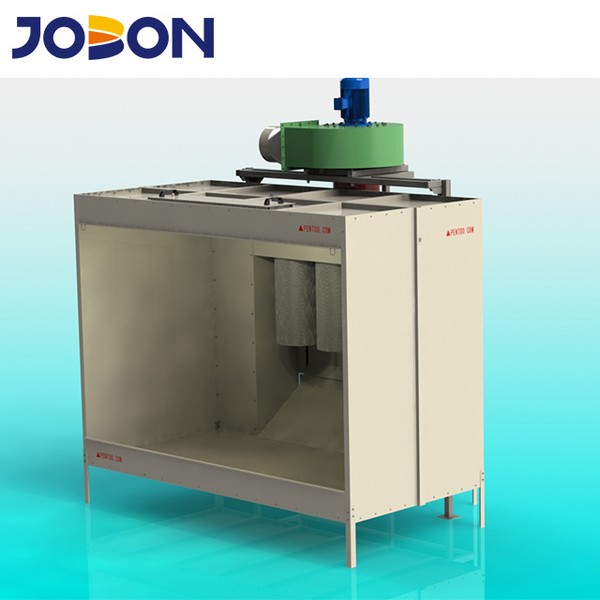

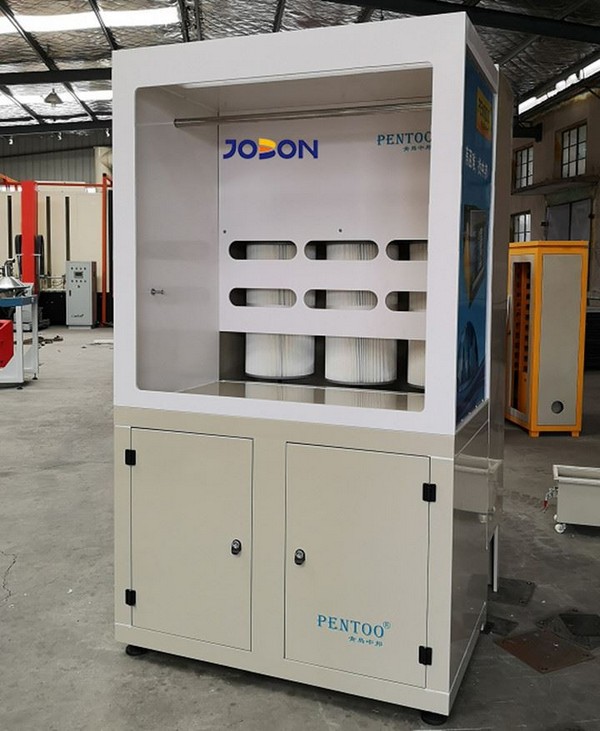

Ручные окрасочные кабины

Камера напыления предназначена для нанесения порошковой краски в мелкосерийном производстве или лабораториях и отвечает всем требованиям предъявляемым к технологическому процессу:
• отсутствие выброса порошка в цеховое помещение;
• практически 100 % улавливание и сбор  не осевшей на изделие краски;
• безопасность в эксплуатации.

Камера состоит из:
◦ окрасочной кабины, выполненной из стальных панелей.
◦ системы рекуперации, имеющей две ступени очистки воздуха. Первая - картриджный фильтр. Второй ступенью очистки является фильтр тонкой очистки. Конструкция рекуператора полностью обеспечивает экологическую чистоту и практически полную безотходность процесса;
◦ бункера-сборника рекуператора;
◦ блока управления, позволяющего управлять и контролировать работу камеры напыления.

Технические характеристики:

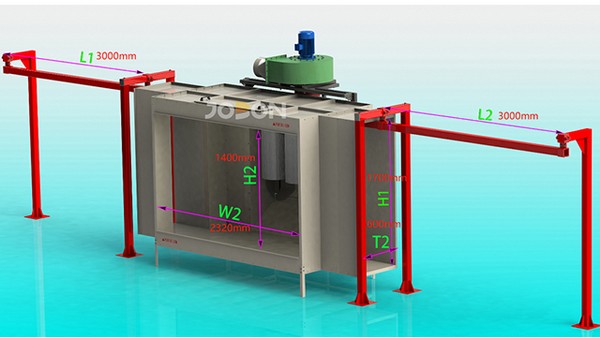

Размеры рабочего проема (LxBxH) мм  1100х1000х1175
Габаритные размеры камеры (LxBxH) мм 1690х1370х2795
Производительность вентилятора м3/ч 2500
Площадь фильтрующего элемента м2 2х10
Максимальное давление сжатого воздуха атм 8
Потребляемая мощность кВт 2,5

Контрольный блок камеры напыления с электрическими и пневматическими элементами управления системой сигнализаций и блокировок делает обслуживание и работу с ней простой и надежной.

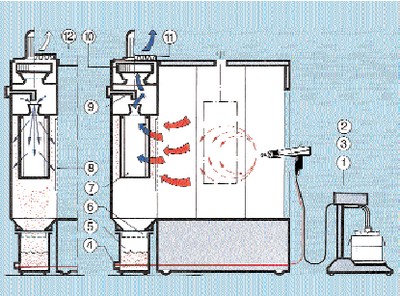

Схема работы окрасочной камеры

1. Контрольный блок окрасочной установки
2. Окрасочная установка
3. Напылитель
4. Собранный порошок
5. Бункер-сборник
6. Вибросито (опция)
7. Картриджный фильтр
9. Ресивер
10. Вентилятор
11. Абсолютный фильтр
12. Очищенный воздух

Внутри окрасочной кабины создается разряжение и воздух  с не осевшими на изделии частичками краски направляется  к фильтрам.  Фильтрующий элемент выполнен из полиэстера – специального материала, имеющего пористую структуру, рассчитанную на улавливание порошковой краски. Фильтры очищаются автоматически струей воздуха, импульсно подаваемого внутрь фильтра через электромагнитные клапаны и форсунки . Настройка цикла очистки зависит от типа и количества краски для отделения.

Степень очистки воздуха, обеспечиваемая камерой напыления, позволяет возвращать его непосредственно в рабочее помещение.

Порошок просеивается от загрязнений на вибросите и попадает в бункер сборник. Бункер оснащен системой флюидизации и порошок через инжектор подается на пистолет.

Освещение. Cветильник вмонтирован в потолок окрасочной камеры

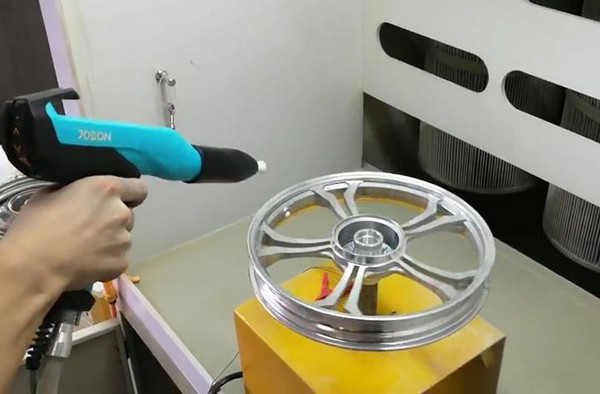

Окрасочная кабина для окраски дисков

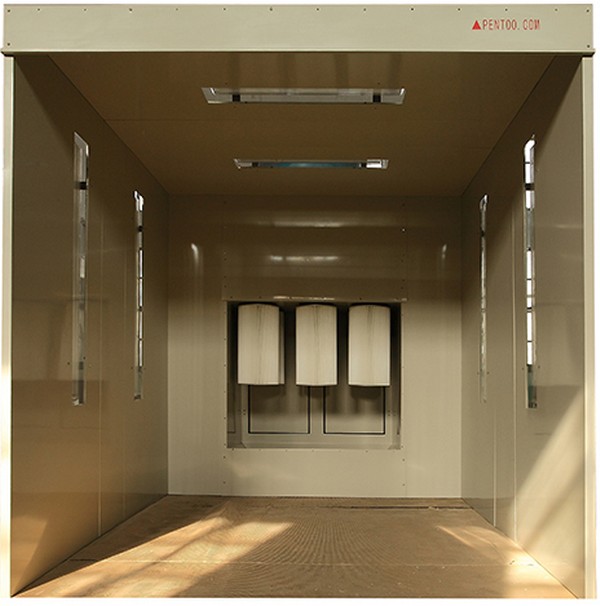

Обитаемая кабина порошковой окраски

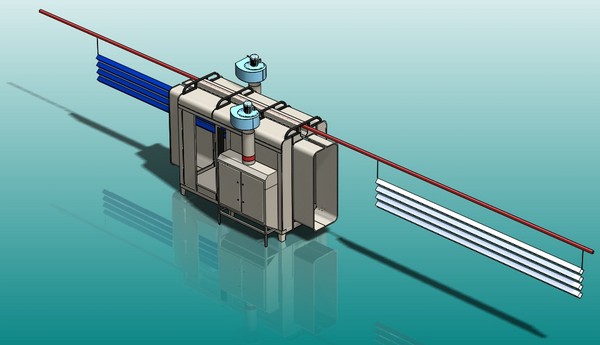

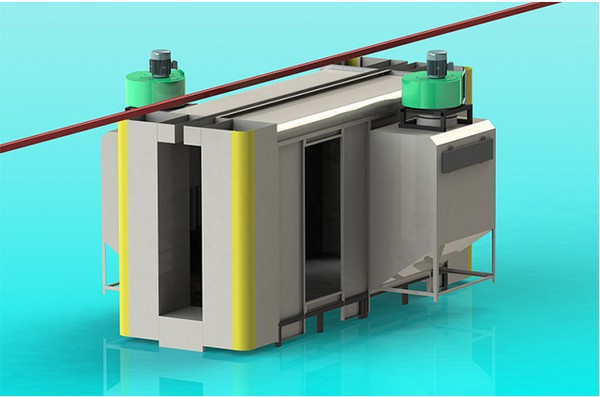

Проходная окрасочная кабина

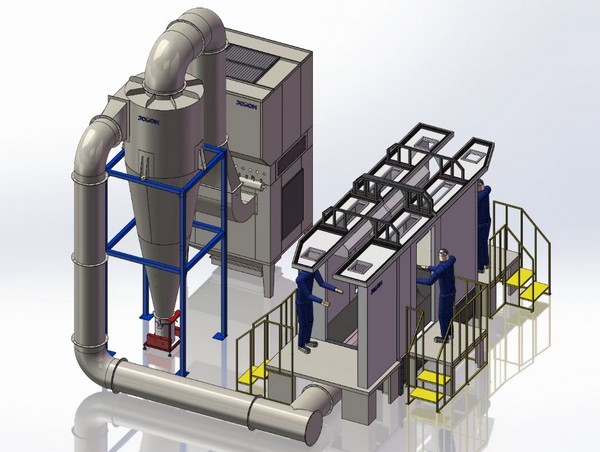

Ручная окрасочная кабина с системой рекуперации моноциклон
